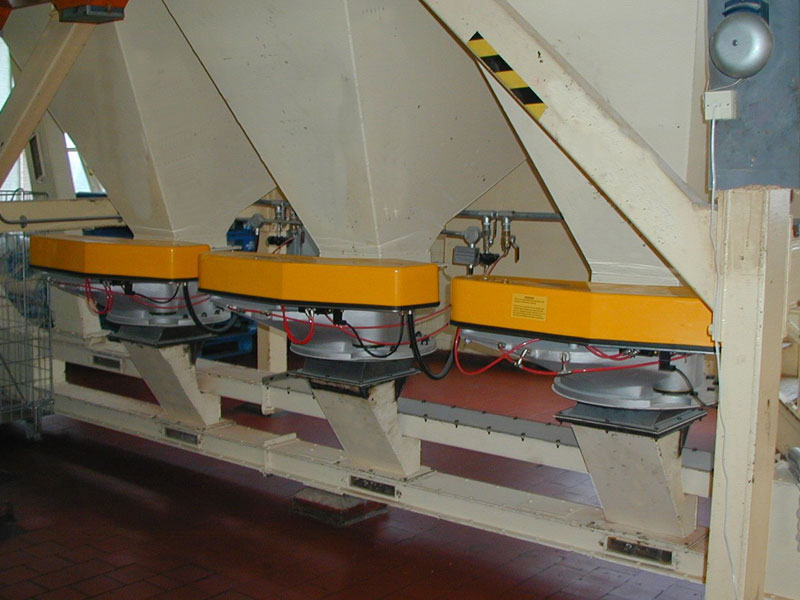

Siłownik pneumatyczny

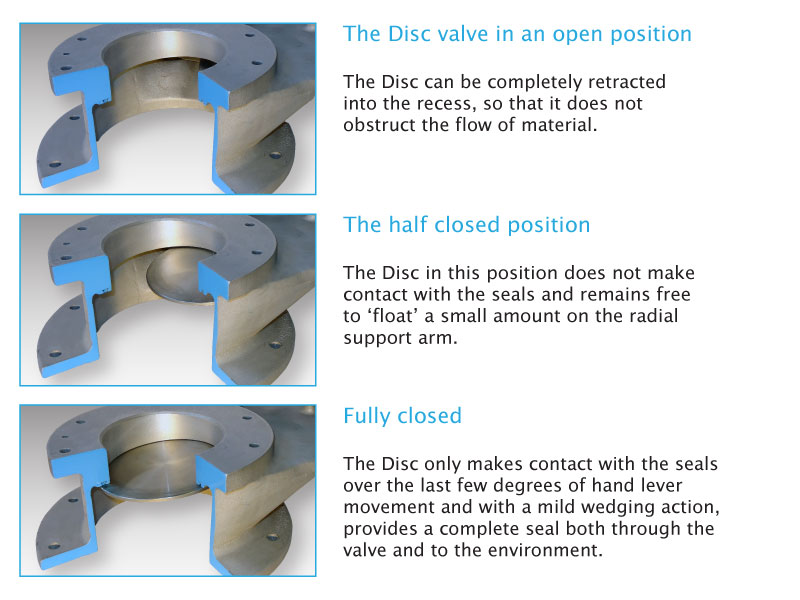

Zawory dyskowe Mucon to obrotowe zawory izolacyjne z uchylną zasuwą, odpowiednie do zastosowań w warunkach wysokiej temperatury i ciśnienia. Inaczej niż w przypadku konwencjonalnych zasuw, zawory dyskowe nie blokują się i nie przeciekają, ze względu na unikalne kątowe gniazdo i ruchomy dysk. Dostępnych jest pięć rozmiarów otworów i trzy główne materiały konstrukcji; aluminium, żelazo odlewane i stal nierdzewna. Dostępne są również zawory uchylne sterowane ręcznie za pomocą dźwigni. Według naszych klientów, zawory dyskowe wykonały wiele tysięcy operacji przed jakąkolwiek potrzebą konserwacji. Konstrukcja ta jest wynikiem połączenia zalet zaworów szybrowych i motylkowych, ale bez właściwych im wad. Promieniowo obrotowe ramię podpiera ruchomy dysk. Ramię pozwala dyskowi na przesuwanie się po łuku w kierunku kątowego gniazda. Kątowe gniazdo sprawia, że dysk uzyskuje kontakt dopiero w ostatnim momencie i prowadzi do delikatnego klinowania.
Konstrukcja
- Trzy materiały konstrukcyjne, w tym stop aluminium, odlewane żelazo i stal nierdzewna (SN niedostępna w wersji z otworem 300mm)
- Kołnierze nawiercone dla BS4504 PN10- PCD, tylko liczba otworów, nie rozmiar
- Zawory wysypowe z silosów dla materiałów ciężkich, jak suchy cement, piasek, wapno
- Izolacja pomiędzy silosami, a przenośnikami ślimakowymi
- Zawory podające do naczyń reakcyjnych (Dwa reagujące ze sobą produkty)
- Leje zbiorcze na gorący popiół
- Zaworów można używać w parach w celu uzyskania odmierzanego porcjowania do procesu
- Wsad transportu pneumatycznego w fazie gęstej
Zawory uchylne dają użytkownikowi dużą swobodę dzięki użyciu:
- Dużej ilości materiałów uszczelniających odpowiednich dla najbardziej wymagających procesów i wymogów czystości
- Łożysk z różnych materiałów
- Szerokiej gamy powłok, również dla zastosowań ekstremalnych
- Łączników wskazujących pozycję otwartą, zamkniętą i pośrednią
- Wstępnie podłączonych i zamontowanych na zaworze układów sterowania w postaci elektrozaworów
- Możliwości podniesienia standardu do ATEX 21/22 dla pyłu
- Ochrona przed zablokowaniem
- Przepływ przez pełną średnicę otworu
- Zawór uchylny może przeciąć stałą kolumnę produktu
- 100% zamknięcie
- Długi okres użytkowania, niewielkie potrzeby konserwacyjne
- Łatwa wymiana uszczelki dysku
- Szczelność pyłowa
- Brak prowadnic/ślizgów mogących się blokować lub zbierać produkt
- Wał jest jedyną częścią przechodzącą przez obudowę i jest w prosty sposób uszczelniony opatentowanym systemem
- Rowek trapezowy w gnieździe zawiera kolejną uszczelkę zapewniającą pyłoszczelność zaworu
- Szeroki zakres rozmiarów otworów od 100mm do 300mm z wypustem zawsze większym niż wpust, zapewnia brak możliwości wewnętrznego gromadzenia produktu
- Regulacja uszczelnienia bez konieczności wymontowania zaworu
